في مرحلة الهندسة لأي منشأة تبريد صناعي أو تبريد عميق, يُعد الاختيار بين خزان تخزين بارد عمودي وخزان تخزين بارد أفقي أحد أكثر القرارات تأثيرا. يؤثر هذا الاختيار في كل شيء بدءا من تكاليف الأساسات الأولية وتعقيد الأنابيب وصولا إلى التدرج الحراري طويل الأمد للوسط المخزن.

وبينما تظل الوظيفة الأساسية—الحفاظ على السوائل منخفضة الحرارة—كما هي, فإن البصمة الميكانيكية والأداء الهيدروليكي يختلفان اختلافا كبيرا. يقدم هذا الدليل مقارنة حاسمة لمساعدتك في اختيار التكوين الذي يتوافق مع قيود منشأتك وأهدافك التشغيلية.

1. التصميم الهيكلي & الأساسات الهندسية

يكمن الفرق الأكثر وضوحا في كيفية تأثير الجاذبية والضغط الداخلي على الوعاء.

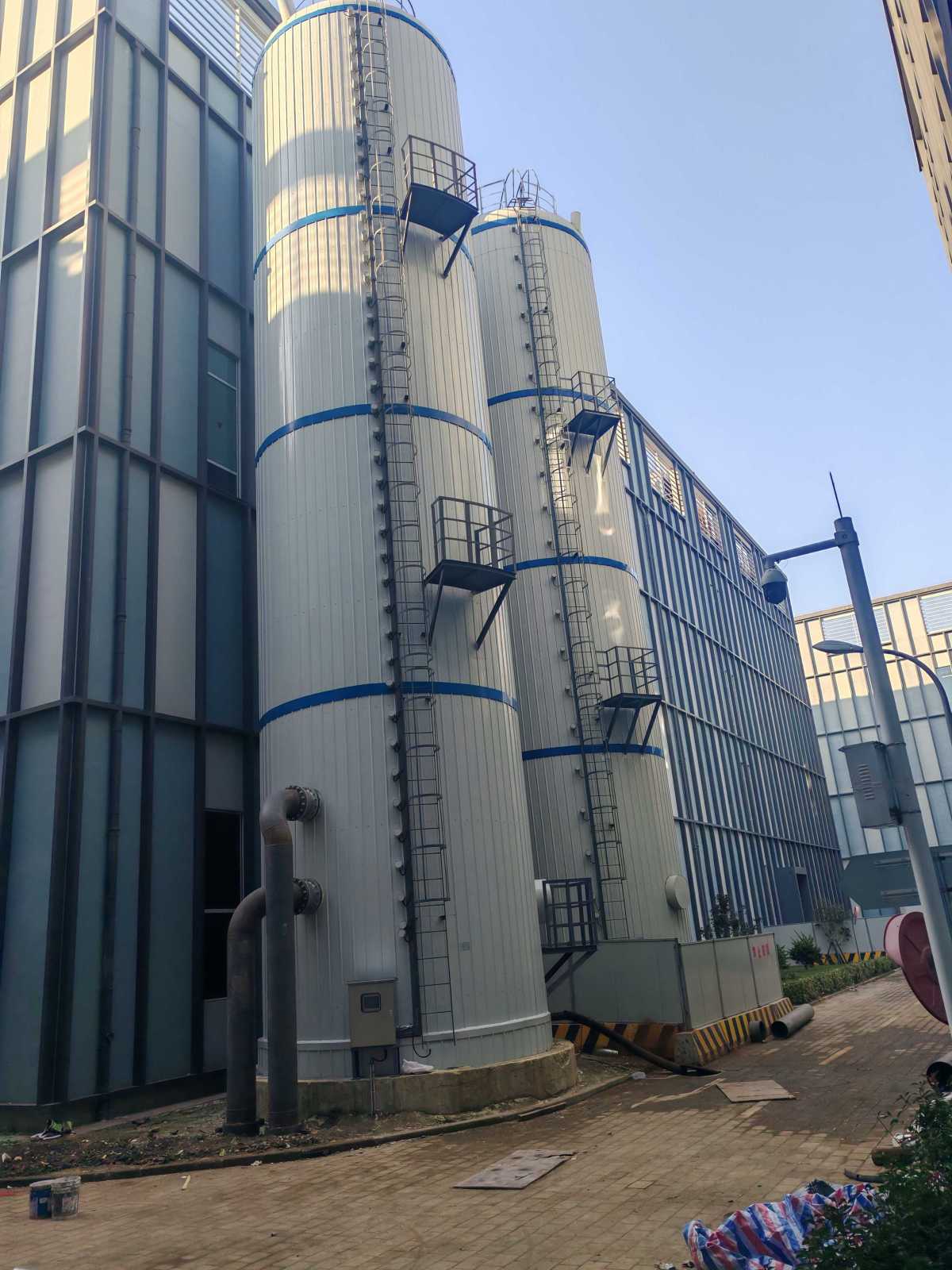

خزانات التخزين البارد العمودية

عادة ما تُصمم الخزانات العمودية كأسطوانات قائمة ذات قيعان مقعرة, أو توريسفيرية, أو مسطحة. في تطبيقات التبريد العميق, تكون هذه الخزانات غالبا مزدوجة الجدار مع حيز حلقي معزول بالتفريغ.

• نظام الدعم: عادة ما ترتكز على قواعد خرسانية, أو أرجل فولاذية, أو تنورة دعم.

• التدرج الحراري: يُعد الاتجاه العمودي أفضل للحفاظ على "الثرموكلين" (تدرج حراري حاد), وهو أمر حاسم لأنظمة تخزين المياه المبردة لمنع اختلاط مياه الرجوع الدافئة بمياه الإمداد الباردة.

خزانات التخزين البارد الأفقية

الخزانات الأفقية هي أوعية أسطوانية موضوعة على جانبها, ومدعومة بسرجين أو أكثر.

• نظام الدعم: يجب أن يراعي تصميم السرج التمدد والانكماش الحراريين الطوليين, وهما أكثر وضوحا في التخطيطات الأفقية.

• السلامة الهيكلية: بالنسبة للأحجام الكبيرة جدا, توزع الخزانات الأفقية الوزن على مساحة سطح أكبر, مما قد يكون ميزة في المناطق ذات قدرة تحمل تربة ضعيفة.

[محور الموضوع الفرعي] متطلبات التصميم الزلزالي للخزانات العمودية العالية للتبريد العميق

تواجه الخزانات العمودية ذات نسبة الارتفاع إلى العرض العالية تحديات فريدة في المناطق المعرضة للزلازل. يستعرض هذا الموجز الفني ديناميكيات تماوج السائل, وهندسة تثبيت القاعدة, وحسابات مركز الثقل المطلوبة للامتثال الزلزالي:

👉 [متطلبات التصميم الزلزالي للخزانات العمودية العالية للتبريد العميق]

2. كفاءة المساحة & مقارنة البصمة

غالبا ما تكون المساحة هي عامل الحسم في المناطق الصناعية الحضرية أو ترقيات المصانع المتكاملة.

ميزة "التكديس": في العمارة الصناعية الحديثة, تتيح الخزانات العمودية للمهندسين استخدام "المساحة الميتة" فوق المنشأة, بينما غالبا ما تفرض الخزانات الأفقية مخطط الطابق بالكامل لغرفة المرافق.

3. تحليل التكلفة: CapEx مقابل OpEx

يتطلب فهم المفاضلات المالية النظر إلى ما هو أبعد من سعر الوعاء الفولاذي نفسه.

النفقات الرأسمالية (CapEx)

• التصنيع: غالبا ما تكون الخزانات العمودية أعلى تكلفة في التصنيع بسبب المعدات المتخصصة المطلوبة للحام ورفع المقاطع الطويلة. ومع ذلك, فهي تتطلب أساسات أصغر (وإن كانت أعمق).

• التركيب: يسهل نقل الخزانات الأفقية عبر السكك الحديدية أو الطرق دون تصاريح "حمولات كبيرة" متخصصة, مما قد يخفض تكاليف اللوجستيات.

النفقات التشغيلية (OpEx)

• طاقة الضخ: قد تتطلب الخزانات الأفقية طاقة ضخ أعلى إذا تقلب ضغط رأس مستوى السائل بشكل كبير.

• فواقد التبخر: في التخزين بالتبريد العميق (LNG, $LN_2$), تمتلك الخزانات العمودية مساحة سطح سائل أصغر نسبة إلى حجمها مقارنة بالخزانات الأفقية نصف الممتلئة. يمكن أن يؤدي انخفاض مساحة السطح هذه إلى تقليل دخول الحرارة وانخفاض معدلات غاز الغليان (BOG).

[محور الموضوع الفرعي] هندسة الأساسات: مقارنة تكلفة البلاطة مقابل الخوازيق العميقة

تفرض الخزانات العمودية أحمالا نقطية عالية, بينما توزع الخزانات الأفقية الوزن. نوضح متطلبات اختبار التربة وتكاليف الهندسة المدنية المرتبطة بكل إعداد:

👉 [هندسة الأساسات: مقارنة تكلفة البلاطة مقابل الخوازيق العميقة للتخزين البارد]

4. ملاءمة الوسائط & تكامل العملية

غالبا ما تحدد الحالة الفيزيائية والطبيعة الكيميائية لمحتويات خزان التخزين البارد لديك اتجاه الخزان.

الأفضل للخزانات العمودية:

• السوائل فائقة البرودة ($LN_2, LOX, LAR$): تقلل النسبة الأقل لمساحة السطح إلى الحجم عند واجهة السائل-الغاز من التبخر.

• المياه المبردة المتدرجة: ضرورية لتخزين الطاقة الحرارية في أنظمة HVAC (TES) للحفاظ على فصل المياه الباردة والدافئة حسب الكثافة.

• الغازات عالية الضغط: تتعامل الأسطوانات العمودية مع دورات الضغط الداخلي بتوزيع إجهاد أكثر انتظاما.

الأفضل للخزانات الأفقية:

• وسائط التبريد منخفضة الارتفاع: الأنظمة التي يجب أن يبقى فيها الخزان دون ارتفاع معين للامتثال للوائح السلامة أو الجماليات.

• التنظيف المتكرر في المكان (CIP): غالبا ما تكون الخزانات الأفقية أسهل في الوصول للتنظيف الميكانيكي الداخلي أو الفحص في التخزين البارد ذي الدرجة الغذائية.

• التخزين المتنقل/القابل للنقل: تكاد تكون جميع حاويات التخزين البارد متعددة الوسائط أفقية للحفاظ على مركز ثقل منخفض أثناء النقل.

[محور الموضوع الفرعي] تحسين سحب السائل في مستقبلات وسيط التبريد الأفقية

تواجه الخزانات الأفقية مشكلات فريدة تتعلق بـ "الحجم الميت". تعرف على كيفية تحسين تصميم أنبوب الغمس وكاسرات الدوامات لضمان إمداد سائل ثابت في حلقات التبريد الصناعية:

👉 [تحسين سحب السائل في مستقبلات وسيط التبريد الأفقية]

قائمة تحقق موجزة للاختيار

لتحديد خزان التخزين البارد المناسب لمشاريع liangditech.com, استخدم إطار المرجع السريع هذا:

1. هل مساحة الأرض محدودة? اختر العمودي.

2. هل الارتفاع مقيد باللوائح المحلية أو أسقف الأماكن الداخلية? اختر الأفقي.

3. هل الوسط سائل فائق البرودة مع خطر عال لغاز الغليان? اختر العمودي.

4. هل جودة التربة ضعيفة أو غير قادرة على دعم الأحمال النقطية العميقة? اختر الأفقي (لتوزيع الحمل).

5. هل التدرج الحراري (الثرموكلين) مطلوب? اختر العمودي.

من خلال مواءمة عوامل التصميم هذه مع ظروف موقعك المحددة, يمكنك تحسين كل من البصمة المادية والكفاءة الحرارية للبنية التحتية للتخزين البارد لديك.
