مدفوعًا بالنمو الهائل للذكاء الاصطناعي التوليدي وأعباء تدريب النماذج واسعة النطاق، دخلت كثافة الطاقة في رفوف مراكز البيانات عصرًا جديدًا من التوسع السريع. وقد تجاوز استهلاك الطاقة في رفوف الحوسبة الحديثة فائقة الكثافة، مثل منصات NVIDIA GB200 وAMD MI350، بالفعل 120kW لكل رف.

تقترب معماريات التبريد الهوائي التقليدية بشكل متزايد من حدودها الفيزيائية لتبديد الحرارة. وفي ظل هذه الظروف، أصبحت وحدة توزيع سائل التبريد (CDU) مركزًا لا غنى عنه لإدارة السوائل وتبادل الحرارة في البنى التحتية الحديثة للتبريد السائل المباشر للرقائق.

يقدم هذا المقال تحليلًا شاملًا لتطبيقات CDU في مجموعات حوسبة الذكاء الاصطناعي من عدة جوانب، بما في ذلك التنفيذ الهندسي، واختيار المكونات الأساسية، وتكوين النظام، والتشغيل والصيانة اليومية.

1.0 لماذا تعتمد وحدات معالجة الرسومات للذكاء الاصطناعي على وحدات CDU بدلًا من التبريد الهوائي؟

تعتمد أنظمة التبريد الهوائي التقليدية على الهواء باعتباره وسط نقل الحرارة. ونظرًا لانخفاض السعة الحرارية النوعية للهواء وضعف توصيله الحراري، فإن قدرة التبريد القصوى للرف الواحد تكون عادةً محدودة بنحو 10kW–20kW.

وبالنسبة إلى مجموعات وحدات معالجة الرسومات التي تستهلك مئات الكيلوواطات من الطاقة، لا يستطيع التبريد الهوائي إزالة الحرارة اللحظية الشديدة التي تولدها المعالجات الحديثة بسرعة كافية.

ومع ذلك، فعلى الرغم من أن التبريد السائل المباشر للرقائق يحسن قدرة إزالة الحرارة بدرجة كبيرة، فإنه يطرح أيضًا عدة تحديات هندسية:

• انسداد القنوات الدقيقة:
  تكون القنوات الداخلية ذات المقياس الميكروني داخل الصفائح الباردة عرضة بشدة للانسداد بسبب الجسيمات أو الملوثات الموجودة في سائل التبريد.
• خطر تآكل النظام:
  قد يؤدي تعرض سائل التبريد للأكسجين أو للمعادن غير المتوافقة لفترات طويلة إلى الأكسدة الكيميائية وتآكل خطوط الأنابيب.
• مخاطر التكثف وقصر الدائرة:
  إذا لم تتم إدارة درجة حرارة إمداد سائل التبريد بصورة صحيحة وانخفضت إلى ما دون درجة الندى في الغرفة، فقد يحدث تكثف للرطوبة على المكونات الإلكترونية.
• مخاطر تدهور سائل التبريد:
  تؤثر التغيرات في قيمة pH والتوصيلية الكهربائية لسائل التبريد مباشرةً في موثوقية نظام التبريد على المدى الطويل.

وتتمثل القيمة الهندسية الأساسية لوحدة CDU تحديدًا في معالجة هذه التحديات.

ومن خلال تصميم متكامل يشتمل على:

• عزل دائرة سائل التبريد في الجانب الأولي عن دائرة الجانب الثانوي،
• تحكم ديناميكي عالي الدقة في درجة الحرارة،
• ترشيح متعدد المراحل،
• حماية ذكية متشابكة ضد التسرب،

تحقق وحدة CDU التوازن الأمثل بين أداء التبريد العالي والموثوقية التشغيلية طويلة الأمد.

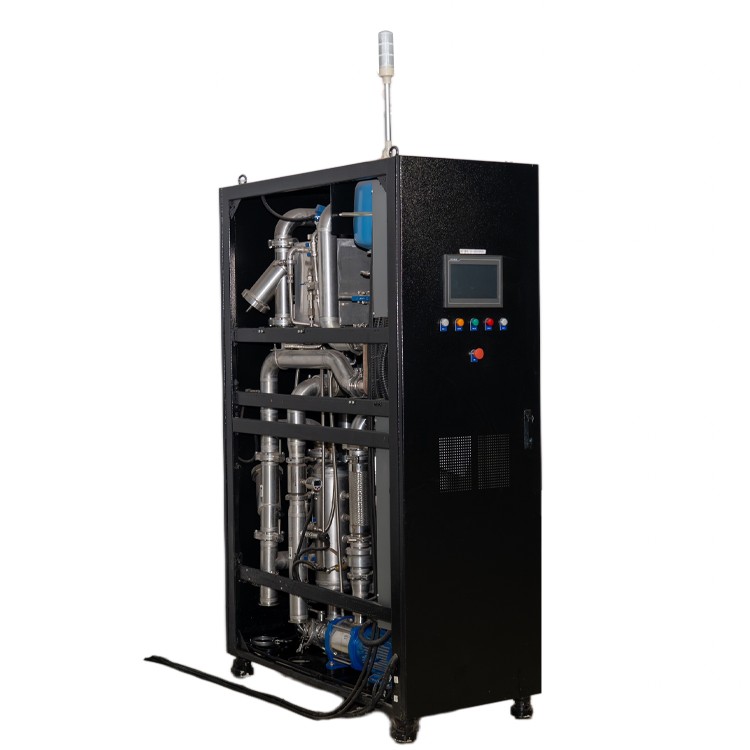

2.0 ما هي وحدة توزيع سائل التبريد (CDU)؟

من منظور الهندسة الميكانيكية والحرارية، تُعد وحدة CDU منصة التحكم المركزية في السوائل التي تربط حلقة تبريد معدات IT بالبنية التحتية لتبريد المنشأة.

وتستند فلسفة تصميمها الأساسية إلى مبدأين:

العزل والتحكم الدقيق

ومن خلال الفصل الفيزيائي، تمنع وحدة CDU مياه المنشأة ذات جودة المياه التي قد تكون منخفضة من الدخول مباشرةً إلى قنوات التبريد الحساسة والضيقة داخل الصفائح الباردة للخوادم.

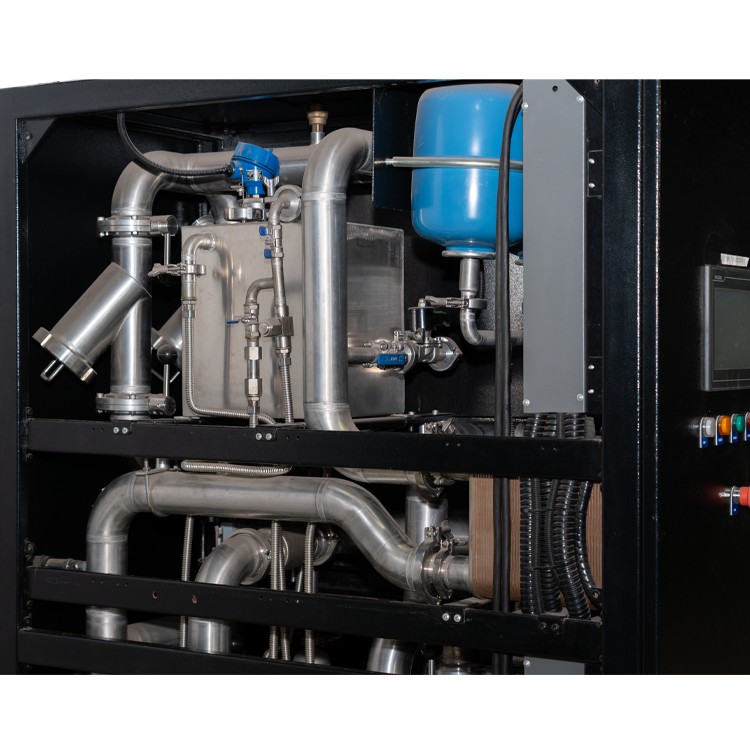

وتدمج وحدة CDU القياسية الكاملة ستة أنظمة فرعية رئيسية:

1. نظام تبادل الحرارة (مبادل حراري صفائحي، PHE)
   ينقل الحرارة بكفاءة بين حلقة تبريد IT في الجانب الثانوي وحلقة مياه المنشأة في الجانب الأولي.
2. نظام قيادة الطاقة (مجموعة مضخة متغيرة السرعة)
   يحافظ على دوران مستقر لسائل التبريد في الجانب الثانوي ويضمن توازن ضغط الإمداد المناسب بين الرفوف.
3. نظام مشعب التوزيع
   يوزع سائل التبريد بالتساوي من خط الإمداد الرئيسي إلى دوائر الفروع الفردية.
4. نظام تنظيم السوائل (الصمامات ومقاييس التدفق)
   يضبط تدفق سائل التبريد ديناميكيًا وفقًا للحمل الحراري الفوري لوحدات معالجة الرسومات.
5. نظام التنقية متعدد المراحل (المرشحات)
   يلتقط الملوثات ويحمي القنوات الدقيقة للصفائح الباردة من تآكل الجسيمات وانسدادها.
6. معمارية التحكم الآلي (PLC والمستشعرات)
   تراقب درجة الحرارة والضغط ومعدل التدفق وحالات التسرب، مع التواصل مع أنظمة BMS/DCIM ذات المستوى الأعلى.

3.0 مكونات CDU الأساسية: المفاضلات الهندسية

3.1 المبادل الحراري الصفائحي (PHE)

يُعد المبادل الحراري الصفائحي المصنوع من الفولاذ المقاوم للصدأ والمُلحَّم بالنحاس جوهر نقل الحرارة في وحدة CDU سائل-إلى-سائل.

وعند الاختيار، يجب على المهندسين تحقيق توازن دقيق بين الحجم والتكلفة وأداء تبديد الحرارة.

المبادل الحراري ذي الحجم الأكبر من اللازم:

• يزيد تكلفة شراء المعدات الأولية.
• يشغل مساحة قيّمة في مركز البيانات.

المبادل الحراري ذي الحجم الأصغر من اللازم:

• يوفر مساحة غير كافية لنقل الحرارة.
• لا يستطيع التعامل مع أحمال الحرارة القصوى لوحدات معالجة الرسومات.
• قد يؤدي إلى تفعيل حماية خفض تردد المعالج الحراري.

تشمل معلمات التصميم الرئيسية:

• إجمالي قدرة التبريد المستهدفة
• درجة حرارة الاقتراب بين جانبي السائل
• أقصى انخفاض مسموح به في الضغط
• تقييم استهلاك طاقة المضخة
• هامش التوسع الحاسوبي المستقبلي

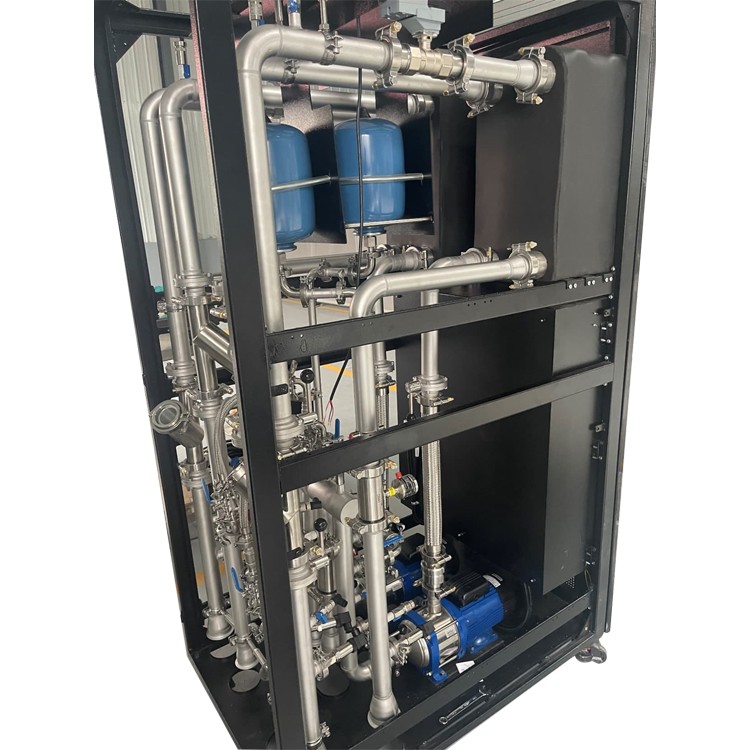

3.2 نظام مضخات احتياطية متغيرة السرعة

قد تتسبب المضخات ثابتة السرعة في استهلاك غير ضروري للطاقة وقص مفرط للسائل أثناء ظروف التشغيل منخفضة الحمل.

ومن خلال اعتماد مجموعات مضخات متغيرة السرعة يتم التحكم فيها بواسطة محرك تردد متغير (VFD)، تستطيع وحدة CDU ضبط سرعة المضخة ديناميكيًا وفقًا للطلب الحراري الفوري للرقاقة، والحفاظ على ضغط ثابت للنظام، وتقليل استهلاك الطاقة التشغيلية بدرجة كبيرة.

مقارنة معماريات المضخات الشائعة والمفاضلات الهندسية:

قبل نشر النظام، يجب على المهندسين إجراء اختبارات استجابة ضغط المضخة في ظروف الحمل الكامل والحمل الجزئي، لضمان سلاسة منطق التحويل بين المضخة الأساسية والاحتياطية.

3.3 أنابيب المشعب وتقنية تخريم الأنابيب وتشفيهها باستخدام CNC

قد تؤدي طرق التصنيع التقليدية ووصلات التفرع الملحومة إلى حدوث اضطراب داخلي، كما قد تتعرض نقاط اللحام العديدة للتقادم الناتج عن الإجهاد ومخاطر التسرب خلال دورات التمدد والانكماش الحراري طويلة الأمد.

الاختيار الهندسي الحديث:

تتبنى الصناعة بصورة متزايدة تقنية التخريم والتشفيه الدقيق باستخدام CNC، والتي تشكل مخارج الفروع غير الملحومة مباشرةً من جدار الأنبوب الرئيسي.

وتوفر عملية التصنيع المتكاملة هذه:

• ممرات تدفق داخلية ملساء للغاية.
• انخفاض المقاومة الهيدروليكية.
• عددًا أقل من نقاط اللحام.
• تحسنًا في مقاومة الضغط.
• متانة أعلى للهياكل المتصلة ضد التعب.

وبالنسبة إلى مواد الأنابيب، ينبغي تفضيل الفولاذ المقاوم للصدأ عالي الجودة، مثل الفولاذ المقاوم للصدأ 316L، أو النحاس المقاوم لنزع الزنك، لتقليل مخاطر التآكل الكهروكيميائي.

3.4 مكونات الصمامات والموازنة وقياس التدفق

تعمل صمامات التحكم الكهربائية وصمامات الموازنة الساكنة ومستشعرات التدفق عالية الدقة معًا لضمان توزيع دقيق لسائل التبريد وفقًا لطلب التبريد الفعلي.

إذا كان توزيع التدفق غير متوازن، فقد تتعرض صفوف متعددة من الرفوف لتراكم حراري موضعي، مما يقلل الكفاءة الحاسوبية الإجمالية لمجموعة الذكاء الاصطناعي.

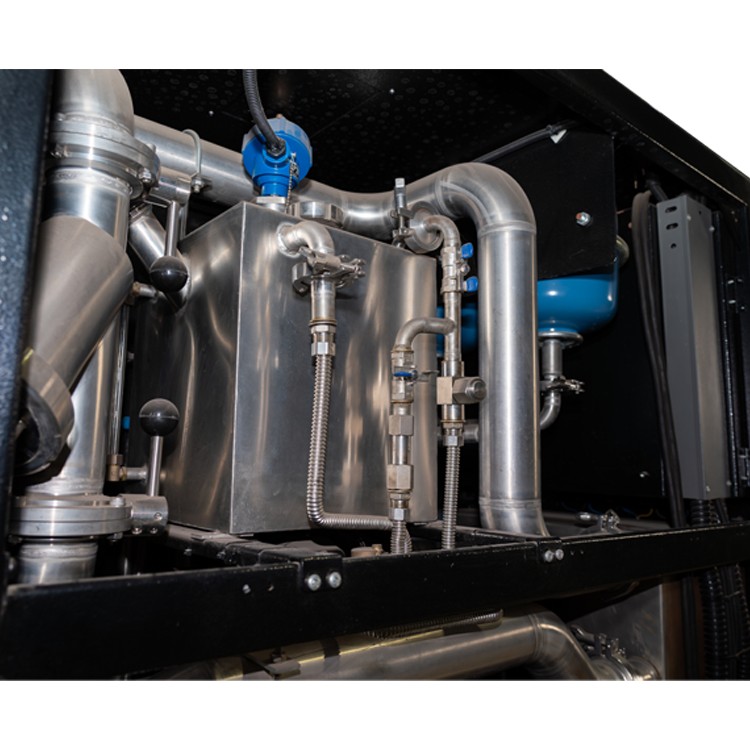

3.5 نظام الترشيح

• عنصر ترشيح 50 micron (μm):
  التكوين المتوازن القياسي في الصناعة لتطبيقات حوسبة الذكاء الاصطناعي، إذ يحقق أفضل حل توفيقي بين كفاءة إزالة الملوثات والمقاومة الهيدروليكية.
• عنصر ترشيح 25 micron (μm):
  يوفر حماية أعلى للنظافة، لكنه يولد مقاومة أكبر للتدفق ويميل إلى الانسداد بسرعة أكبر.
• عنصر ترشيح 100 micron (μm):
  يقلل حمل المضخة، لكنه لا يستطيع منع الجسيمات المعدنية الأصغر التي قد تتسبب في تلف القنوات الدقيقة للصفائح الباردة.

الخبرة الهندسية الميدانية:
خلال الأشهر 1–3 الأولى بعد تشغيل نظام تبريد سائل مُنشأ حديثًا، تتحرر بقايا اللحام وجسيمات التشغيل داخل نظام الأنابيب تدريجيًا. وخلال هذه الفترة، ينبغي زيادة وتيرة فحص المرشحات واستبدالها.

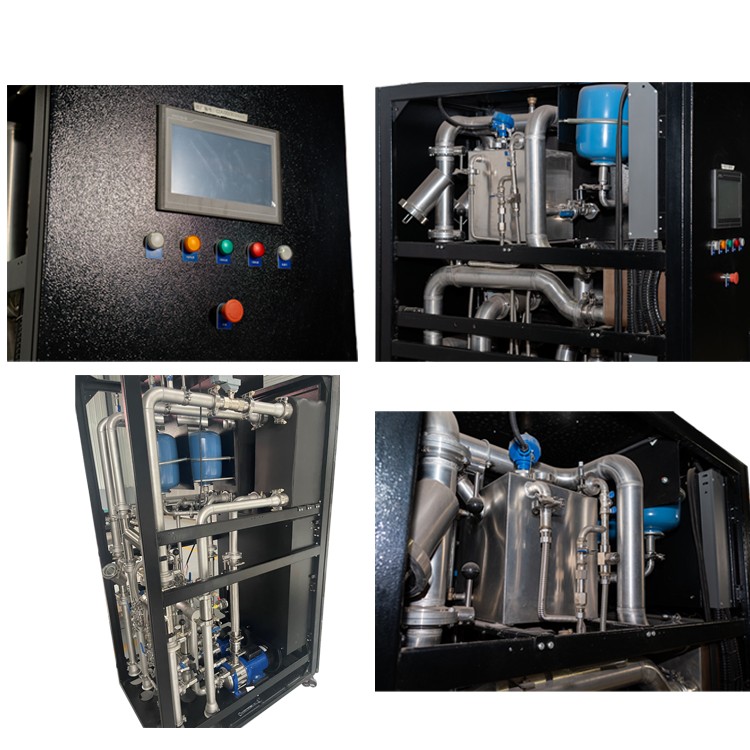

3.6 المستشعرات ومعمارية التحكم بواسطة PLC

يدمج النظام:

• مستشعرات درجة الحرارة،
• مستشعرات الضغط،
• مستشعرات الضغط التفاضلي،
• مستشعرات التدفق،
• كابلات كشف التسرب الموزعة من النوع الحبلي أو النقطي.

ويعمل PLC من الدرجة الصناعية باعتباره وحدة التحكم المركزية، وينفذ تنظيم PID في الوقت الفعلي.

عند اكتشاف انخفاضات غير طبيعية في الضغط أو حالات تسرب، يستطيع النظام إطلاق الإنذارات بسرعة وتنفيذ إجراءات متشابكة مثل:

• إغلاق صمامات العزل،
• إيقاف المضخات،
• إخطار أنظمة المراقبة ذات المستوى الأعلى.

4.0 نوعان رئيسيان من تكوينات CDU

استنادًا إلى طريقة التخلص من الحرارة في المشتت الحراري بالجانب الأولي، تُقسم وحدات CDU أساسًا إلى فئتين:

1. وحدة CDU سائل-إلى-سائل

المبدأ:

يتصل الجانب الأولي بحلقة مياه التبريد المبردة للمنشأة أو حلقة مياه برج التبريد، بينما يتصل الجانب الثانوي مباشرةً بدائرة تبريد الصفائح الباردة لمعدات IT.

الخصائص:

• قدرة عالية للغاية على إزالة الحرارة.
• سعة تتراوح من عدة مئات من الكيلوواطات إلى نطاق الميغاواط.
• نسبة كفاءة طاقة (COP) مرتفعة جدًا.
• تُستخدم على نطاق واسع في مراكز بيانات الذكاء الاصطناعي الكبيرة وفائقة النطاق المشيدة حديثًا.

2. وحدة CDU سائل-إلى-هواء

المبدأ:

يدور سائل التبريد في الجانب الثانوي، بينما يتخلص الجانب الأولي من الحرارة عبر ملفات مبردة بالهواء ومجموعات مراوح إلى البيئة المحيطة.

الخصائص:

• لا تتطلب بنية تحتية خارجية لأنابيب مياه المنشأة.
• مرونة في النشر.
• مناسبة لمشروعات التحديث في مراكز البيانات القائمة أو مواقع الحوسبة الطرفية.

• ومع ذلك، تكون أقصى كثافة طاقة للرف محدودة بقدرة تهوية الغرفة.

5.0 مواقع تركيب CDU ومعماريات النشر

1. وحدة CDU داخل الرف

وحدة CDU مدمجة تُركب مباشرةً داخل رف خادم فردي.

المزايا:

• أقصر مسافة لنقل سائل التبريد.
• استجابة حرارية سريعة للغاية.
• مثالية للتبريد عالي الكثافة لرف واحد.

القيود:

• تتطلب مساحة صيانة داخلية مخصصة للرف.
• يحتاج كل رف إلى وحدة CDU مستقلة.

التطبيق النموذجي:

تبريد رف واحد بقدرة تقارب نطاق 100kW.

2. وحدة CDU بين الصفوف

وحدة CDU مستقلة تُركب بجوار رفوف الخوادم ضمن الصف نفسه.

المزايا:

• صيانة مركزية.
• يمكنها دعم نحو 6–20 رفًا متجاورًا.

التحديات:

• الموازنة الهيدروليكية بين الرفوف المتعددة.
• إدارة أكثر تعقيدًا لأنابيب الفروع.

3. وحدة CDU مركزية

أنظمة CDU صناعية كبيرة مركبة على هياكل انزلاقية، تُركب في غرف ميكانيكية مخصصة أو مناطق دعم المنشأة.

المزايا:

• تشغيل وصيانة مركزيان.
• مناسبة لقاعات البيانات بأكملها.
• تدعم مجموعات حوسبة الذكاء الاصطناعي على نطاق MW.

6.0 مقارنة مفاهيم CDU وCRAC وCRAH والمبرد

لفهم دور وحدة CDU بوضوح ضمن معمارية تبريد مركز البيانات ككل، تلخص المقارنة التالية اختلافاتها عن معدات تبريد مراكز البيانات التقليدية:

الخلاصة:

صُممت أنظمة CRAC وCRAH للتبريد الهوائي فقط، ولا يمكنها الاتصال مباشرةً بالصفائح الباردة لرقائق الخوادم.

توفر أنظمة المبرد مصادر تبريد على مستوى المبنى.

أما وحدة CDU فهي منصة العزل والتوزيع المخصصة الوحيدة التي تخدم مباشرةً أنظمة الصفائح الباردة للتبريد السائل لمعدات IT عالية الكثافة.

7.0 كيفية اختيار سعة CDU المناسبة

يجب حساب اختيار وحدة CDU بدقة وفقًا لأقصى ناتج حراري والخصائص الهيدروليكية لمجموعة الرفوف.

8.0 إرشادات تصميم حلقة التبريد الأساسية

8.1 الإدارة الكيميائية لسائل التبريد

تعمل حلقة التبريد الثانوية عادةً باستخدام:

• ماء منزوع الأيونات عالي النقاء (DI Water)
  أو
• خليط ماء-إيثيلين غليكول مخفف (WEG)

مع مثبطات تآكل يتم التحكم فيها بعناية.

متطلبات المراقبة:

ينبغي لفرق التشغيل أخذ عينات وتحليل ما يلي بانتظام:

• قيمة pH،
• التوصيلية الكهربائية،
• تركيز أيونات الكلوريد.

الوقاية من المخاطر:

قد يتسبب التركيز المفرط للكلوريد في:

• تآكل تنقري للمبادلات الحرارية الصفائحية المصنوعة من الفولاذ المقاوم للصدأ.

وقد تسرّع قيمة pH المنخفضة جدًا:

• تآكل الصفائح الباردة النحاسية.

ينبغي تجهيز جميع وحدات CDU القياسية بمنافذ مخصصة لأخذ عينات سائل التبريد.

8.2 التحكم في التكثف (نقطة الندى)

لمنع تشكل التكثف على الرقائق وأسطح اللوحات الرئيسية، يجب أن يضمن نظام التحكم في وحدة CDU ما يلي:

أن تبقى درجة حرارة إمداد سائل التبريد في الجانب الثانوي دائمًا أعلى من درجة الندى في الغرفة.

هامش التصميم النموذجي هو:

2℃–3℃ فوق درجة الندى.

عند حدوث ظروف رطوبة غير طبيعية في بيئة مركز البيانات:

يقوم PLC تلقائيًا بما يلي:

• ضبط فتحة صمام الجانب الأولي،
• رفع درجة حرارة مياه الإمداد،
• منع خطر التكثف.

8.3 تخطيط التدفق والضغط

أثناء تصميم خطوط الأنابيب، يجب على المهندسين التحكم في أقصى سرعة لسائل التبريد:

عادةً أقل من 1.5–2.5 m/s

لمنع:

• تآكل جدار الأنبوب،
• الفقد الهيدروليكي المفرط.

وعند نقاط توصيل الرفوف، ينبغي للمهندسين استخدام:

وصلات سريعة منخفضة المقاومة وجافة الفصل

لتقليل فقد الضغط الموضعي.

8.4 الحد من التسرب متعدد الطبقات

لتوفير أقصى حماية لمعدات GPU باهظة الثمن، ينبغي أن تشتمل أنظمة CDU على طبقات متعددة للحماية من التسرب:

1. الطبقة الفيزيائية

تشتمل على:

• وصلات سريعة جافة الفصل،
• صمامات عزل يدوية/كهربائية على مستوى الرف.

2. طبقة المراقبة

تشتمل على:

• كابلات كشف التسرب الموزعة والمركبة أسفل الرفوف وخطوط الأنابيب.

3. الطبقة المنطقية

عندما يستقبل PLC:

• إنذارات كشف الرطوبة،
• إشارات التسرب،

يقوم النظام تلقائيًا بما يلي:

• إيقاف المضخات،
• إغلاق صمامات إمداد سائل التبريد،
• إطلاق إشعارات الطوارئ.

9.0 جدول الصيانة الميدانية اليومية

لضمان الاستقرار والموثوقية طويلة الأمد لوحدة CDU وحلقة التبريد الثانوية، يوصى بجدول الصيانة القياسي التالي:

يوميًا

إجراء فحص بصري لما يلي:

• وصلات المشعب،
• وصلات الفصل السريع،
• واجهات الأنابيب.

التأكد من عدم وجود علامات على:

• التسرب،
• الرشح،
• رطوبة غير طبيعية.

شهريًا

فحص:

• الضغط التفاضلي للمرشح،
• الحالة الفيزيائية للمرشح.

أثناء التشغيل الأولي للأنظمة المركبة حديثًا:

• تنظيف عناصر المرشح أو استبدالها بوتيرة أعلى.

ربع سنويًا

إجراء أخذ عينات لسائل التبريد الثانوي واختبار التوازن الكيميائي:

• قيمة pH،
• التوصيلية الكهربائية،
• تركيز مثبط التآكل.

كل ستة أشهر

إجراء اختبار وظيفي لما يلي:

• التحويل التلقائي عند تعطل المضخة،
• إنذارات كشف التسرب،
• وظائف التعشيق الآمن.

كل 2–3 سنوات

إجراء ما يلي:

• غسل كامل لحلقة التبريد الثانوية،
• استبدال سائل التبريد،

• إزالة الرواسب المجهرية المتراكمة.

10.0 اتجاهات التطور المستقبلية للصناعة

10.1 التطور قصير الأجل (التقنيات التجارية قريبة المدى)

1. معمارية التبريد بالمياه الدافئة

من خلال رفع درجة حرارة مياه الإمداد في الجانب الأولي:

32℃–45℃

تستطيع معماريات التبريد بالمياه الدافئة زيادة الاستفادة من مصادر التبريد الطبيعية الخارجية (Free Cooling) إلى أقصى حد، وتقليل وقت تشغيل المبردات الميكانيكية بدرجة كبيرة.

2. التحكم التنبؤي في التدفق بالذكاء الاصطناعي

من خلال الجمع بين:

• نماذج الشبكات العصبية،
• التنبؤ بأحمال عمل GPU،
• التحليل الحراري في الوقت الفعلي،

ستتمكن أنظمة التحكم المستقبلية في وحدات CDU من ضبط خرج المضخات متغيرة السرعة استباقيًا، بما يلغي تأخيرات الاستجابة الحرارية.

3. تصميم الهيكل الانزلاقي المعياري مسبق الصنع

تمكّن أنظمة CDU المركبة على هياكل انزلاقية والمُدمجة والمختبرة في المصنع من:

• النشر السريع،
• التركيب القياسي،
• التوسع المعياري.

ويسمح ذلك بتجميع مراكز البيانات المستقبلية باستخدام نهج قائم على الوحدات المتراكبة.

10.2 اتجاهات التطور طويلة الأجل

1. دمج التوأم الرقمي

ومن خلال إنشاء نماذج محاكاة حرارية وسائلة كاملة للبنية التحتية للتبريد، ستتيح أنظمة التوأم الرقمي ما يلي:

• التنبؤ بالأعطال في الوقت الفعلي،
• تحسين التبريد الديناميكي،
• اتخاذ القرارات التشغيلية الذكية.

2. أنظمة استرداد كاملة للحرارة المهدرة

ستلتقط البنى التحتية المستقبلية للتبريد السائل حرارة العادم عالية الجودة من الخوادم وتعيد استخدامها في:

• التدفئة المركزية،
• تطبيقات البيوت الزجاجية،
• إنتاج المياه الساخنة المنزلية.

3. معمارية CDU هجينة مبسطة

قد يدعم الجيل المستقبلي من أجهزة CDU تقنيات تبريد متعددة ضمن منصة موحدة، بما في ذلك:

• التبريد السائل المباشر للرقائق،
• التبريد بالغمر،
• التبريد الهوائي التقليدي.

وسيمكن ذلك من تخصيص موارد التبريد بمرونة عبر بيئات الحوسبة غير المتجانسة.
